加氫液化氣儲罐，也是工業中比較常見的，那么導波雷達液位計測量加氫液化氣儲罐，會有哪些問題產生，又怎樣去解決問題呢?曾經看過一個案例，具體闡述了這個問題，今天分享給大家。

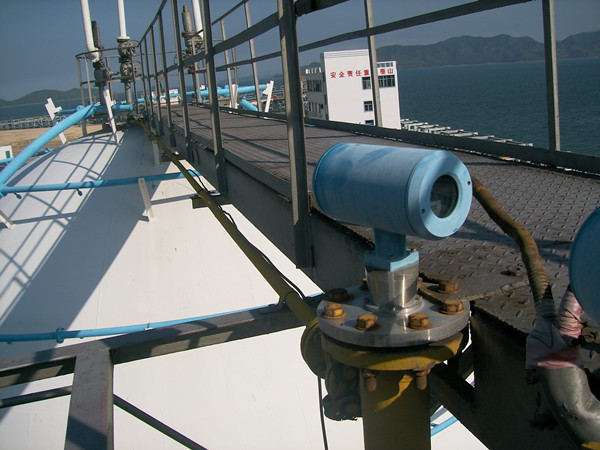

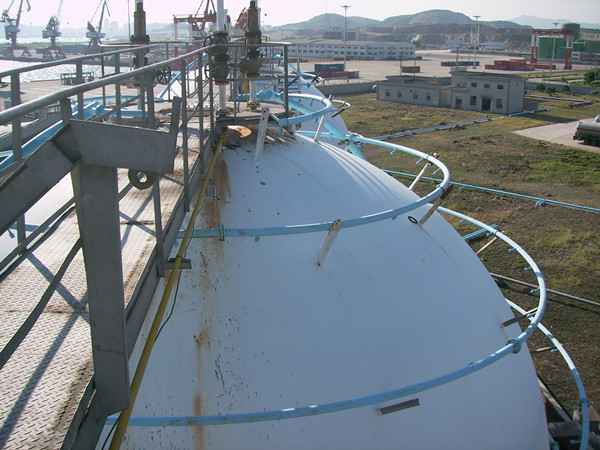

某工廠有加氫液化氣球形儲罐，安裝了導波雷達液位計用來測量液位，加氫液化氣儲罐為標準的球型儲存罐設備，無任何工藝反應產生，罐內無攪拌器，罐體附近沒有壓縮機等大中型用電設備，在使用一段時間后，雷達液位計出現無規律的測量不準現象。經過檢查發現，雷達液位計的測量不受介質變化、溫度變化、惰性氣體和蒸汽、灰塵、泡沫等的影響。除了安裝方式和外部信號干擾之外，還有一個重要因素影響測量導波雷達液位計，那就是 介電常數。雷達回波信號更強，當被測介質的介電常數小于2.0時，雷達液位計的回波信號會很微弱，液化氣的介電常數為1.6~1.9，液化程度受溫度和壓力變化的影響很大。此外，加氫液化氣的不穩定性導致介質的介電常數發生頻繁且廣泛的變化。如果介電常數過低，當雷達波到達介質表面時，被介質反射回脈沖發射裝置的雷達波會減少，從而使回波信號減弱。雷達液位計的信號處理單元會發出故障信號，變送器輸出會按照預設的故障輸出方式輸出，即雷達液位計的輸出值保持不變。

針對上述問題，該工廠專業人員提出了解決方案，一是通過技術手段改變介質的物理化學性質，如提高介質的壓力或溫度，使介電常數增加，達到雷達液位計的允許范圍。該方案需要對工藝生產工藝和設備進行改造，需要高昂的人力和財力成本，實施難度大，周期長。甚至可能影響前后工序裝置的工藝指標，使工廠的運作更加困難。顯然，這是不可行的。二是將儀器的測量方式改為EOP測量，目的是讓儀器的測量不受介質介電常數和介質特性的影響。對于導波雷達液位計，當被測介質的液位很低，特別是介電常數很低的介質時，回波信號很微弱，很難被雷達液位計檢測到。這時候使用EOP算法。，儀表仍能準確計算液位。由于脈沖信號需要通過整個導波電纜，信號傳輸時間較長，導致儀器靈敏度較低，但仍在工藝允許范圍內。

今天分享的這個案例，也是出現了雷達液位計測量時比較常見的問題，測量值不準。該技術專家也相應給出了解決辦法，他提出的EOP測量方式，可能很多人不了解，后續小編也會單獨出文章給大家詳細解讀。
