今天通過實際案例來給大家分析導波雷達物位計測量煤倉時會出現哪些問題，我們的工程師又是如何解決的。

我們首先來了解的測量原理，導波雷達物位計是一種基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

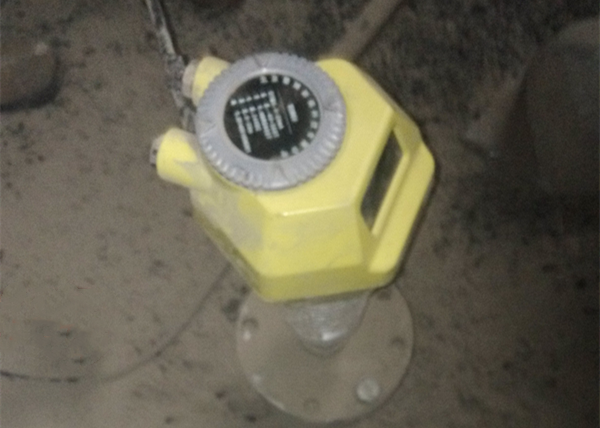

之前在某地煤渣倉安裝有我公司一臺導播雷達物位計，用于測量煤渣在倉內進出料情況。據客戶反應認為該物位計測量不準，誤差太大，他們的煤渣倉高度是6.5米左右，一般最多就進4米左右的料就要排料，否則就會壓斷倉底出料口抖動板。但是有兩次的情況是儀表只顯示3米左右的料就把抖動板給壓斷了，現場認為當時罐里的料已經不止3米，是雷達測距不準，不能顯示正確的料位高度造成的。

我們的工程師，到現場經過檢測發現儀表一切正常，能夠準確測距。儀表的量程設定的是6米，罐底是錐形的，安裝位置在直徑的1/4處，6.5米的錐形罐用六米的纜繩也合適，再長就會碰到罐底了，并且就算多進了半米的料也不會壓斷抖動板。經過反復觀察工程師推測是纜繩并沒有6米，但把纜繩拿出來測量確實是6米，然后就找皮尺量了一下煤渣倉的高度，發現煤渣倉從對接法蘭到錐形底部的實際高度為8.1米。這樣一來也就是說雷達有效測距范圍一下還有2.1米是測不到的。當儀表顯示3米的時候，倉內已經有5.1米的料了。安照現場4米必須排料的操作流程，說明已經超負荷了，壓斷抖動板也就情有可原了。

在找到問題所在以后，工程師對導波雷達物位計參數進行了設置，確保雷達在6米的量程范圍內能夠精確測量，不會出現跳變等問題。并且提醒客戶以后雷達顯示2米的時候倉內實際的料位有4.1米，這時就該及時排料了。

這個方案完美的解決了問題，與此同時我們的工程師又提供了一套根本上的解決方案，要想從倉底到倉頂精確測量就必須把安裝位置改到中間保證纜繩能直接探到錐形倉底，并且把纜繩換成8米的，這樣一來就可以完全解決問題了，客戶很滿意此次解決方案。

從這個案例中，我們會發現了解料倉的實際高度很重要，有一點不準確都會影響測量，只有把工況數據都準確提供，來選擇合適的物位計才可以做到準確測量。
