在石油化工行業中，雷達液位計和導波雷達液位計都是比較常用的液位計。也有用戶常常來詢問到底選哪種才是最合適的，其實到底選雷達液位計還是導波雷達液位計，需要根據工況條件確定。我們今天分析，在石油化工行業中這兩種液位計有哪些相同和不同之處。

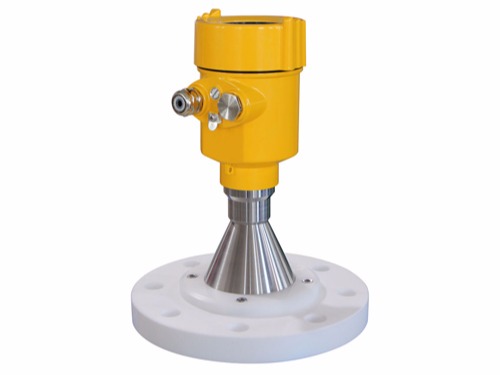

雷達液位計是一種非常先進的測量?jī)x器，適合在石油工業中應用，發射一系列雷達脈沖并分析反射回波以計算距離。它包括一個帶有外殼的電子元件的結構，該外殼安裝在一個帶法蘭的天線元件上。電子設備產生雷達信號并將信號直接發送到天線，雷達信號以天線為軸發射，沿該軸以有限的錐束角傳播，雷達信號逐漸衰減，強度與距離的平方成反比。雷達信號發射后，會遇到被測液體的表面，然后反射回來。反射回波可以被電子單元接收器中的天線接收。回聲由容器中狀態變化的包絡存儲。通過分析這個包絡線，可以計算出雷達天線與材料表面之間的距離。雷達液位計在石油化工行業中的主要特點是其結構比較耐腐蝕，多為鋁制或不銹鋼外殼，使用壽命比較長。測量精度比較高，產生的誤差比較小，而且可連續使用，無需人工測量。并且發送的信號可以遠距離傳輸，有利于觀察液位變化。

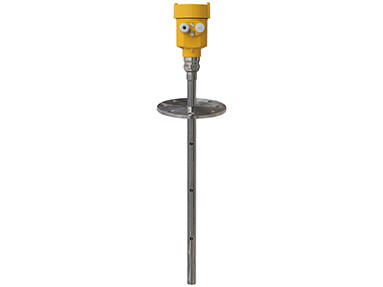

導波雷達液位計的測量原理是，當脈沖發射裝置發射電磁波信號時，到達介質表面并返回后，信號會逐漸衰減。目前，信號的強度與介質的介電常數成正比。介電常數的值越大，反射信號的強度越強，相反，反射信號越弱。導波雷達液位計可以測量最低的介電常數是1.4的介質液位測量中等水平。較強的反射脈沖是由外部高導電介質介質，比如水產生的。但是低導媒體可以產生相對較弱的反射脈沖。低導性培養基使一些電磁波沿探針繼續通過液體表面向下進行操作，直到它被較高的導電介質完全消散或反射。根據此功能，在界面下液體的介電常數應大得多的情況下，可以使用引導波雷達水平量規測量這兩個液體界面，例如油或水的界面。

總的來說雷達液位計和導波雷達液位計在石油工業應用中各有優缺點，它們總的來說都可以應用，使用普通雷達是非接觸式測量，使用導波雷達是接觸式測量，也就是說導波雷達需要考慮介質的腐蝕性和粘附性，長導波雷達安裝和維護變得更加困難。但普通雷達可以互換使用，但導波雷達通常不可互換，因?yàn)樘筋^的長度是根據原工況確定的。測量固體材料時，導波雷達還需要考慮探頭的受力，由于受力的原因，導波雷達測量的距離通常不會太長，但普通雷達可以用在三十米或四十米的罐體上，有時甚至可以測量到六十米。但在一些特殊條件下，導波雷達優勢明顯，如罐內攪拌，或介質波動大等，采用固定在底部的導波雷達進行測量，比較穩定。還有就是小罐內液位的測量，由于安裝測量空間小通常普通雷達是不適用的。
