目前市面上廣泛應用的雷達物位計有兩種,分別是脈沖型雷達物位計和導波型雷達物位計?;鄄┬落J今天來簡單對比下這兩種不同類型的雷達。
脈沖雷達發射較窄的微波脈沖,經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收,將信號傳輸給電子線路部分自動轉換成物位信號。
優點:
1、
最大可測量70米,3毫米誤差,而且不受溫度、粉塵、蒸汽等環境的影響。
2、適用范圍廣,可用于各類型儲蓄罐、石油液化氣、反應釜、石化業污水罐及高溫鋼鐵業等行業,進行連續的測量。在釀酒、食品業、制藥業等領域中也被廣泛使用。
3、產品結構一體化,非接觸式喇叭,無磨損,無污染。
4、可通過人性化的按鍵,HART協議及操作視窗對儀表進行設定、編輯,先進多功能的軟件可消除攪拌器或其他障礙的干擾。
缺點:
1、經濟型的脈沖型物位計大多數采用5.8GHz或6.3GHz的微波頻率,其輻射角較大(約 30°),容易在容器壁或內部構件上產生干擾回波。雖然加大天線尺寸可以稍微減少干擾,但是會(huì )造成體積增大,使用維護不方便。
2、當液面出現大幅度的波動或者密集泡沫時,測量工況就變得更復雜,信號散射脫離傳播途徑或吸收大部分能量,從而使返回到雷達液面計接受天線的信號更加弱小或無信號返回;
3、當儲罐中有攪拌器、管道等障礙物時,這些障礙物也會(huì )反射電磁波信號,從而產生虛假的液位信號。

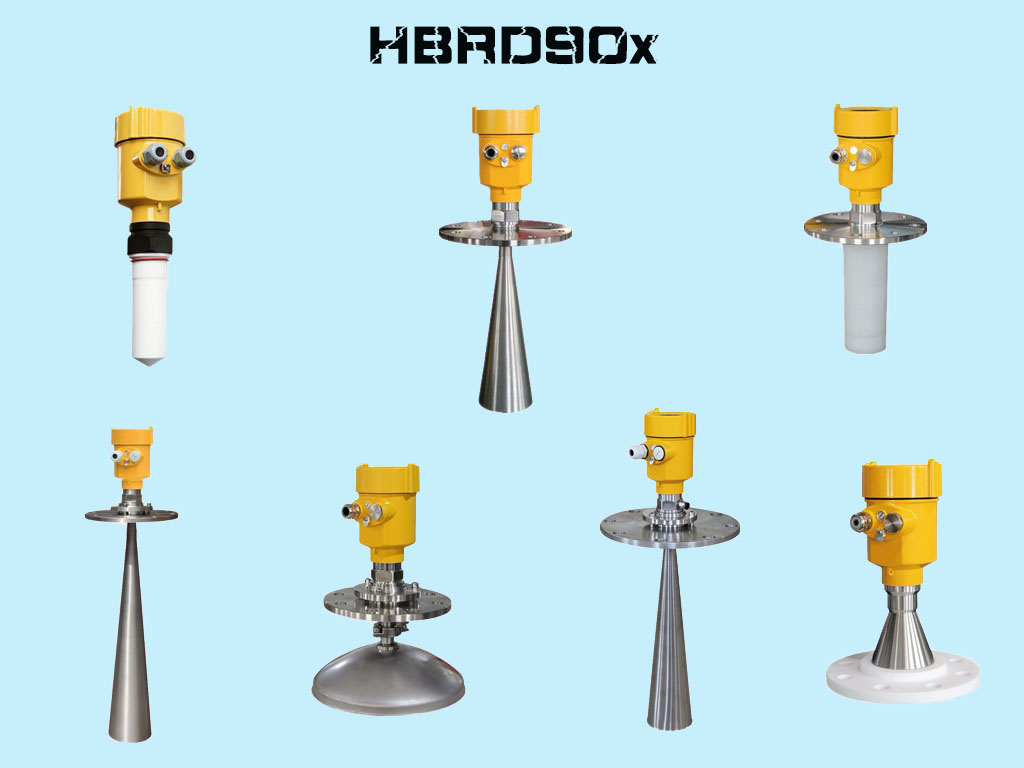

北京慧博新銳科技有限公司自主研發的26G高頻雷達物位計天線尺寸小、波束角小、波長更短等優點,可完美的彌補以上缺點造成的困擾。
如果不是“十分鐘情”非接觸式的脈沖雷達,可以選擇導波型雷達物位計。導波雷達導波雷達是基于時間行程原理的測量?jì)x表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化為物位信號。
優點:
1、對蒸汽和泡沫有很強的抑制能力,測量不受影響;
2、不受液體密度,固體物料的疏松程度、溫度、加料時的粉塵的影響;
3、低維護,高性能、高精度、高可靠性,使用壽命長。
缺點:
導波雷達物位計屬于接觸式雷達,如果需要測量的介質對衛生要求較高,則不適合使用。
北京慧博新銳科技有限公司 是一家專注從事雷達物位計研發,生產,銷售,的儀器儀表公司。公司擁有現場應用經驗豐富的研發團隊10人,精密的研發實驗裝備,1000平米的生產廠房,精度1mm的全屏蔽生產測試線。為用戶提供質優價廉實用的雷達物位計產品。
