此前針對雷達液位計測量大型浮頂儲罐的選型問題，我們出了一篇文章分析研究過了，今天我們一起來看看雷達液位計在測量大型浮頂儲罐時的安裝技巧，看看有哪些安裝注意事項是需要特別注意的。

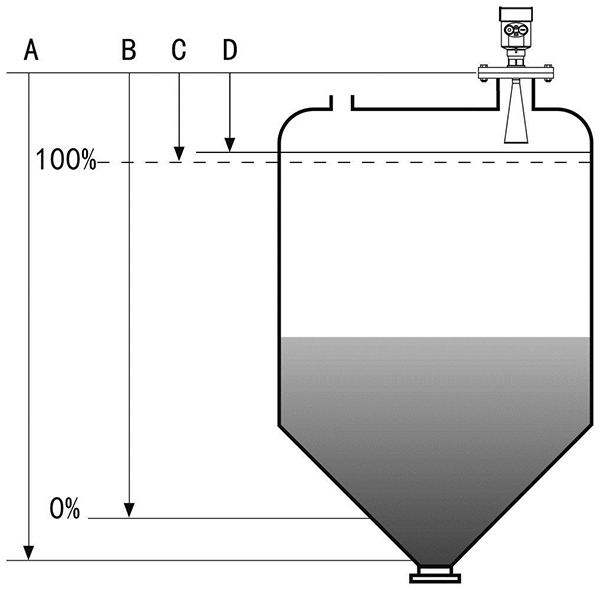

雷達液位計采用發射、反射、接收的工作方式。雷達液位計的天線發射電磁波，電磁波經被測物體表面反射后被天線接收。電磁波從發射到接收的時間與到液面的距離成正比。雷達液位計記錄脈沖波經歷的時間，而電磁波的傳輸速度是常數，因此可以計算出液面到雷達天線的距離，從而知道液面的液位。在實際應用中，雷達物位計有調頻連續波型和脈沖波型兩種，采用調頻連續波技術的液位計功耗大，必須采用四線制，電子電路復雜。采用雷達脈沖波技術的液位計功耗低，可采用兩線制24VDC供電，易于實現本質安全。高準確率，適用范圍更廣。

上篇文章說明了選型問題，選型完畢后緊接著就要考慮安裝問題，即導波管如何在大型浮頂罐上安裝。目前的大型浮頂原油儲罐，都是位于罐體兩側的兩個導柱輔助浮板隨液位上下浮動的。因此，操作人員可以通過導柱通過機械方式手動測量液位。如果我們?cè)诟”P(pán)上再安裝一個導波管來檢測液位，就相當于為浮盤安裝了另一個導柱，可能會導致浮盤被卡住而無法上下浮動。針對這種情況，只有在導向柱上做文章才是可行的。以某原油儲備庫為例，10×10?m3儲罐采用兩個DN400導向柱。技術人員決定在其中一個導向柱中安裝DN200導波管。這樣就解決了雷達液位的安裝問題，同時其他導向柱仍然可以起到手動測油的作用。此外在供電電壓方面的選擇也需要注意，對于大型原油儲存庫，由于儲罐直徑大，儲存面積大。以某原油庫為例，雖然設置了控制中心和遠程控制單元，但存儲區內的儀表信號與控制中心和遠程控制就近相連。但仍有許多儀表信號電纜長于IKm，線路壓降較大。實際使用情況表明，24V直流電不足以驅動如此遠距離的雷達液位計，導致雷達液位計出現各種問題。因此，必須選擇220VAC供電的雷達液位計。

我們通過兩篇文章說明了雷達液位計在測量大型浮頂儲罐的選型原則和安裝注意事項，希望能給廣大用戶提供一些幫助，但是僅供參考，涉及到實際情況，還是需要根據自己的工況而定。
