市場上用來測量物位的儀表種類琳瑯滿目,不同的儀表也會有不同的測量方式,幾乎沒有一種儀表和測量方式是通用的,都有優勢,也都有一些局限性,所以我們選型的時候必須根據自己的具體情況選擇。今天主要是,想給大家分享幾種物位檢測方法。
最先要說的物位測量方式就是,回波測距法(時間行程法),在回波測距法中,利用某種能量脈沖(超聲波、激光或微波)在被測物料面上的反射,并測量從發射至接收到反射回波的行程時間來測量物料面的距離,在儲罐中,用儲罐總高度來減去此空罐部份高度,就可得知物位高度,并轉換成相應電信號輸出。
這類方法測量的基礎是,能量波在空氣中有固定的傳播速度,在被測物料面上會產生反射。通常反射的條件是兩種介質的某種物理特性有差別,能量在相界面上就會產生反射。超聲波在聲阻抗率,不同的相界面上會產生反射。微波(電磁波)在不同介電常數介質的相界面上會產生反射;光波在不同折光率的相界面上會產生反射。優點是非接觸式測量,應用面廣,使用方便。缺點是超聲波法不適用于高溫高壓、真空?qǐng)龊稀]^適合于塊狀、顆粒狀、固態物料物位測量。微波法適合于高溫、壓力及有揮發場合,但被測物料相對介電常數低時,測量有困難。激光法由于波束角小,可以測量大量程,但對被測物料的光學反射性能有一定要求。

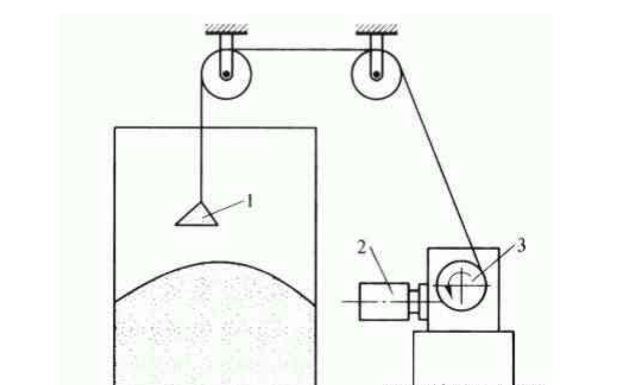

第二種要要說的重錘探測法,這種方法是利用一套機械電氣系統來模擬人工檢尺的方式來測量固態料位。位于測量鋼纜端部的重錘在電機驅動下,從料倉頂部下行,測量輪同時計量出下行距離。當重錘下落到固態料面上時,鋼纜張力減小,張力傳感器使電機反轉,使探錘復位。如果預先將料倉總高存入儀表中,減去重錘測得的空倉距離,即可得到物位。并可轉換成相應的電信號輸出)。這種測量方式的優點是測量量程大,可達70m,精確度也較高。缺點是結構較復雜,測量時易埋錘,維護工作量大。
(圖源網絡)
本文分享了回波測距法和重錘探測法的原理和優缺點,物位測量方法還有很多種,最近也會給大家陸續講解,敬請期待!
