浮頂原油儲罐的液位測量是極其重要的工作，由于原油是一種特別粘稠的介質，維護量比較大，發生故障的概率比較高，所以雷達液位計憑借其特有的優勢成為了測量它的最佳選擇、而雷達液位計的天線有多種類型，哪種最適合測量外浮頂原油儲罐?

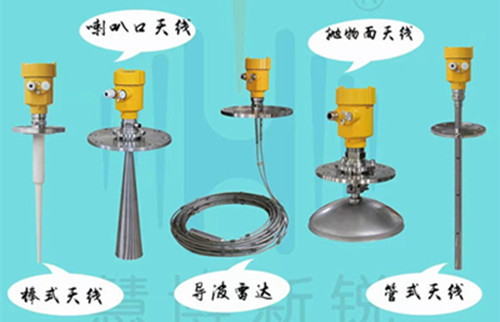

雷達液位計的天線類型主要有，喇叭口、桿狀、導波管陣列天線和拋物面天線。由于原油浮頂儲罐的組成介質涉及鋼制浮盤，如果喇叭天線的雷達安裝在支架上對浮盤進行測量，由于浮頂本身在運輸過程中的擺動變形上下運動，測量效果不佳。因此，如何通過浮板有效地測量?jì)迌鹊囊何?，成為液位儀表選型的一大難題。一種解決方案是將雷達安裝在浮頂的導柱上，但是，由于原油是一種比較粘稠的介質，當它從高位下降到低位時，會(huì )對導波管造成嚴重損壞，掛壁現象會(huì )影響測量效果。

天線發射電磁波信號的能力以及抗干擾能力與其尺寸有直接關系，尺寸越大，其發射電磁波的能力就越強，抗干擾能力也隨之增強。所以在這三種天線中，最好的應該是拋物面天線，但這種天線只適用于普通原油儲罐。根據浮頂罐的特點，應選擇帶導波管的雷達天線，即喇叭口和陣列天線。用這種天線測量液位，可以用導波管穿過浮板直接檢測，這樣上述問題就不存在了，測量也特別準確。然而用喇叭天線測量，在原油外浮頂罐中，由于掛壁的影響，雷達指示值經常在某高位，與實際液位之間跳動。由此可見傳統的喇叭天線或桿式天線的電磁波與導波管的管壁有較大面積的接 觸，所以當導波管內壁不平整時，會(huì )影響測量的效果。

為了解決導波管內壁不平整對測量的影響，可以采用陣列天線，這種天線可以動態平衡電磁波能量的方向，使其不接觸管壁。陣列天線實際上是由幾個小天線組成的天線陣列，它發出的電磁波能量集中在導波管的中心，與管壁接觸的部分能量很小，因此受不平整的管壁影響，與喇叭口天線相比，原油掛壁對陣列天線回波曲線的影響很小，因此雷達可以清晰的識別液位回波，從而達到很好的測量效果。所以在幾種天線中，綜合考慮，導波管陣列天線絕對是最佳選擇。
